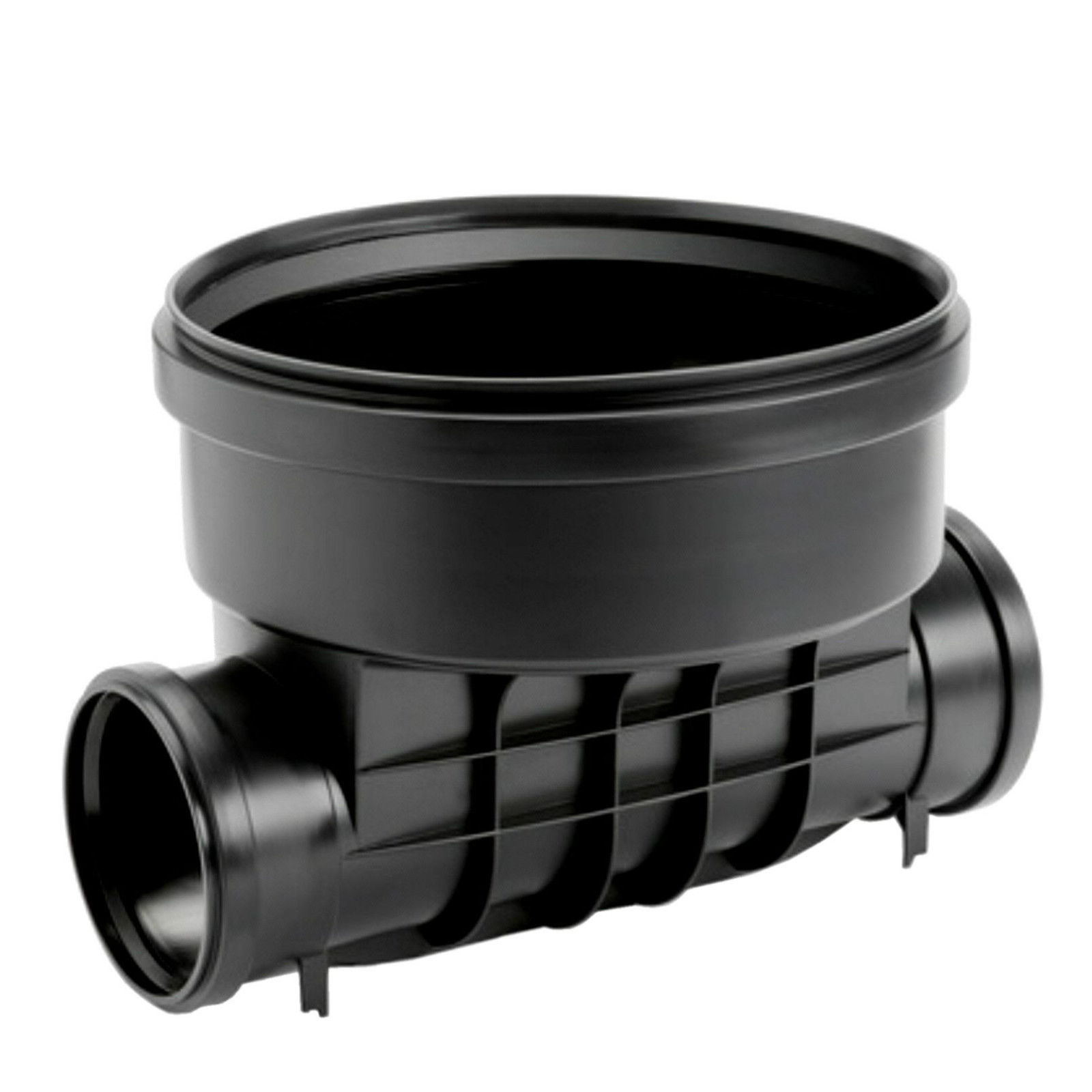

Schachtboden DN400 Durchgang 160 + 160 schwarz!

Schachtboden (Schachtgrundkörper)

DN/OD 400 DL

als Anbindungsbauwerk in der Ausführung

DN/OD Zulauf 1x160 - Ablauf 1x160

Für den Schachtboden ist keine Abdeckung original verfügbar! Abdeckungen passen nur auf das einzusteckende Steigrohr DN400!

Soll der Schachtboden sofort verschlossen werden so kann ein Muffenstopfen DN400 verwendet werden. Dieser darf jedoch nicht im Außenbereich der Sonne ausgesetzt werden (Bruchgefahr!)

Farbe: schwarz

Einbautiefe (mm) mit Kunststoffabdeckung, A 15, DN/OD 400

Steigrohr              Schachtboden DN/OD 400

Baulänge              DN/OD 110       DN/OD 160       DN/OD 200       DN/OD 250       DN/OD 315

500 mm              699              720              744              899              968

800 mm              999              1020              1044              1199              1268

1000 mm              1199              1220              1244              1399              1468

min. Einbautiefe       424              500              469              683              752

"wenn das Steigrohr

gekürzt wird auf"       190              245              190              190              249
